MB无级变速机基本结构图及简介概述

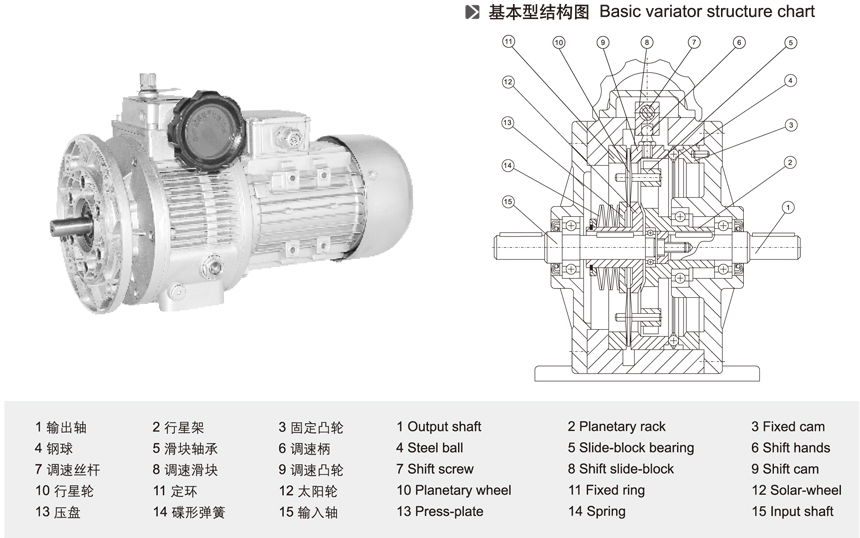

MB无级变速机基本结构图有15个方面介绍：1、输出轴 2、行星架 3、固定凸轮 4、钢球 5、滑块轴承 6、调速柄 7、调速丝杆 8、调速滑块 9、调速凸轮 10、行星轮 11、定环 12、太阳轮 13、压盘 14、碟形弹簧 15、输入轴

基本型结构：


总体简介：
一、结构特点
    调速精度高，速度重复精度达0.5-1转。
    可双向连续运转。
    输出传动比在1：1.4-1.7之间连续续可调，变速比达5。
    运行效率高，平稳静噪。
    密封性好，对使用环境适应性强。
    能与各种减速机灵活组全合，解决各种传动变速方案。

二、主要材料
    外壳：MB02-MB07为铝合金，MB15-MB75为铸铁。
    内部零件：为热处理淬硬的GCr15钢。
    轴：热处理淬硬并经低温回火的45#钢。

三、涂漆
    铝合金：表面抛丸后，经防腐处理，再喷漆。
    铸铁：喷涂烘烤漆。

四、配套电机
    铝壳电机，IP54/55，B5安装法兰。
